De definitieve technische gids voor wortelsblowers met directe koppeling

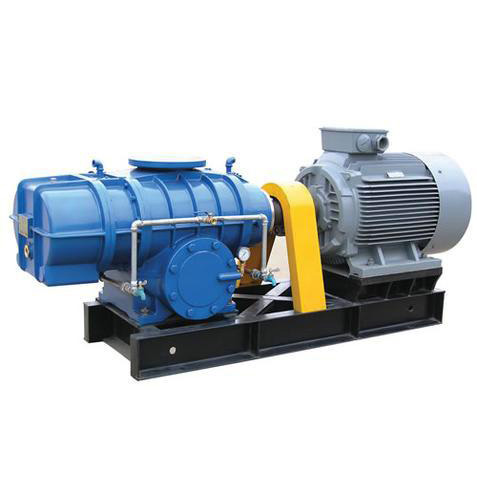

1. Rootsblowers met directe koppeling: kernconcept

2. Mechanica van direct gekoppelde roterende positieve verplaatsing

3. Prestatievoordelen ten opzichte van riemaangedreven systemen

4. Installatie en uitlijning: precisie voor een lange levensduur

5. Onderhoudsprotocollen voor Direct Drive Units

6. Kritieke industriële toepassingen

7. Belangrijkste technische specificaties en selectiegids

8. Veelgestelde vragen (FAQ)

1. Rootsblowers met directe koppeling: kernconcept

In het hart van talloze industriële processen, van afvalwaterzuivering tot pneumatisch transport, ligt de robuuste technologie vanWortelblowers met directe koppeling. In tegenstelling tot riemaangedreven alternatieven beschikken deze units over een directe mechanische verbinding tussen de motor en de ventilatoras via een koppeling. Dit ogenschijnlijk eenvoudige onderscheid levert diepgaande voordelen op op het gebied van efficiëntie, duurzaamheid en operationele stabiliteit. Door het elimineren van de riem elimineert het systeem een ​​gemeenschappelijk punt van slijtage en energieverlies, waardoor Direct Coupling Roots Blowers de voorkeur verdienen voor toepassingen met continu gebruik waarbij betrouwbaarheid van het grootste belang is.

Deze directe configuratie zorgt ervoor dat de rotatiesnelheid van de motor nauwkeurig wordt overgebracht naar de waaiers, waardoor een stabiele, pulsatievrije luchtstroom ontstaat die van cruciaal belang is voor processen zoals beluchting bij biologische behandeling of materiaaltransport in cementfabrieken. De ontwerpfilosofie concentreert zich op minimaal mechanisch verlies en maximale uptime. Daarom adopteren industrieën met veeleisende operationele profielen deze aandrijfmethode steeds vaker in plaats van traditionele bandsystemen.

2. Mechanica van direct gekoppelde roterende positieve verplaatsing

Wortelblowers met directe koppelingwerken volgens het positieve verplaatsingsprincipe, waarbij gebruik wordt gemaakt van twee- of drielobbige rotoren die in tegengestelde richtingen draaien binnen een nauwkeurig bewerkte behuizing. De directe koppeling zorgt ervoor dat deze rotoren een exacte synchronisatie behouden, aangedreven door distributietandwielen die metaal-op-metaal contact voorkomen. Terwijl de lobben roteren, vangen ze een vast volume lucht op bij de inlaatpoort en transporteren dit naar de afvoerzijde, waar het tegen de systeemdruk in wordt uitgestoten.

Het belangrijkste mechanische voordeel ligt in de koppeling zelf. Een flexibele koppeling, vaak taper-lock-stijl, verbindt de motoras met de ventilatoras, waardoor kleine verkeerde uitlijningen worden opgevangen terwijl het koppel efficiënt wordt overgebracht. Deze directe aandrijving elimineert het slippen dat inherent is aan bandsystemen, waardoor ervoor wordt gezorgd dat de ventilator precies op de ontworpen snelheid werkt, wat direct verband houdt met een gegarandeerde luchtstroomsnelheid. Deze eigenschap is essentieel voor processen die een consistente, gedoseerde luchttoevoer vereisen, zoals bij chemische dosering of wervelbedreactoren.

3. Prestatievoordelen ten opzichte van riemaangedreven systemen

Bij het vergelijken van Direct Coupling Roots Blowers met riemaangedreven tegenhangers komen verschillende prestatiedifferentiatoren naar voren. Ten eerste elimineert de directe koppeling de spanning en slijtage van de riem, wat niet alleen de onderhoudsfrequentie vermindert, maar ook het geleidelijke verlies aan efficiëntie voorkomt als de riemen in de loop van de tijd uitrekken. Ten tweede vermindert de afwezigheid van een riem- en katrolsamenstel de totale voetafdruk en het gewicht van de unit, waardoor de installatie en integratie in compacte fabrieksindelingen wordt vereenvoudigd.

Bovendien vertonen systemen met directe aandrijving lagere trillingsniveaus en werken ze stiller, wat bijdraagt ​​aan een veiligere en comfortabelere werkomgeving. De verminderde mechanische complexiteit betekent dat minder componenten onderhevig zijn aan storingen, waardoor de algehele betrouwbaarheid van het systeem wordt vergroot. In toepassingen waar de ruimte beperkt is of waar continu gebruik met hoge belasting vereist is, biedt directe koppeling een doorslaggevend voordeel in termen van zowel prestatiestabiliteit als overwegingen over de levenscycluskosten.

4. Installatie en uitlijning: precisie voor een lange levensduur

De succesvolle inzet vanWortelblowers met directe koppelinghangt af van een zorgvuldige installatie, met name van de asuitlijning. Zelfs een kleine verkeerde uitlijning kan overmatige trillingen, voortijdige slijtage van de lagers en vermoeidheid van de koppeling veroorzaken. De beste praktijken uit de sector schrijven voor dat de koppelingshelften moeten worden geïnstalleerd met een perspassing, waarbij vaak gecontroleerde verwarming vereist is, om een ​​veilige verbinding met de assen te garanderen.

Een goede uitlijning omvat het controleren van zowel offset- als hoekafwijkingen. Voor een optimale levensduur mag de totale indicatorwaarde (TIR) ​​op de koppelingsnaven niet groter zijn dan 0,13 mm (0,005 inch) en moet de parallelle afwijking van de koppelingsvlakken binnen 0,001 inch (0,03 mm) liggen. Bovendien is het van cruciaal belang om de juiste axiale opening tussen de koppelingshelften tot stand te brengen om thermische uitzetting van de assen tijdens bedrijf op te vangen, waardoor stuwkracht wordt voorkomen die de interne componenten van de ventilator zou kunnen beschadigen. Het gebruik van een taper-lock-koppeling wordt aanbevolen om een ​​positieve koppeloverdracht en gemakkelijke verwijdering te garanderen.

5. Onderhoudsprotocollen voor Direct Drive-eenheden

Hoewel wortelsblowers met directe koppeling minder frequente interventie vereisen dan eenheden met riemaandrijving, is een gestructureerd onderhoudsschema essentieel. De primaire aandachtsgebieden zijn onder meer de smering van de versnellingsbak en lagers, inspectie van koppelingen en verificatie van de uitlijning. Regelmatige olieverversingen met behulp van het door de fabrikant aanbevolen smeermiddel voorkomen slijtage van de tandwielen en zorgen voor een soepele werking.

Periodieke koppelingscontroles moeten een visuele inspectie omvatten op slijtage of scheuren, en het opnieuw aandraaien van bevestigingsmiddelen tot de gespecificeerde waarden. Trillingsmonitoring kan dienen als hulpmiddel voor voorspellend onderhoud, waarbij vroege tekenen van onbalans of verkeerde uitlijning worden gedetecteerd. Door ervoor te zorgen dat het inlaatluchtfilter schoon en onbelemmerd is, worden de rotoren bovendien beschermd tegen schade door deeltjes, waardoor de schone, olievrije luchtopbrengst behouden blijft die zo kenmerkend is voor deze ventilatoren.

• Dagelijks:Controleer het oliepeil, luister naar ongewone geluiden, controleer de persdruk en -temperatuur.
• Maandelijks:Inspecteer de koppeling op slijtage, controleer de uitlijning, maak het luchtfilter schoon.
• Driemaandelijks:Ververs de tandwielolie, inspecteer de lagers en controleer het aanhaalmoment van alle bevestigingsmiddelen.
• Jaarlijks:Uitgebreide revisie, inclusief meting van de rotorspeling en vervanging van de afdichtingen.

6. Kritieke industriële toepassingen

Het robuuste ontwerp en de betrouwbare prestaties van Direct Coupling Roots Blowers maken ze onmisbaar in een breed scala van sectoren. Bij de afvalwaterzuivering zorgen ze voor de essentiële beluchting voor de aërobe vergisting, waardoor de biologische afbraak van organisch materiaal wordt gewaarborgd. In de aquacultuursector handhaven ze kritische niveaus van opgeloste zuurstof in vijvers en tanks, wat een directe impact heeft op de gezondheid en opbrengst van de bestanden.

Voor de behandeling van bulkmateriaal worden deze ventilatoren gebruikt in pneumatische transportsystemen om cement, granen, kunststoffen en andere poeders door pijpleidingen te transporteren. De stabiele luchtstroom onder hoge druk zorgt voor een consistente en efficiënte materiaaloverdracht over lange afstanden. Andere belangrijke toepassingen zijn onder meer de toevoer van verbrandingslucht in ovens, het stimuleren van gas in petrochemische fabrieken en vacuümverpakkingsactiviteiten, wat de veelzijdigheid van deze technologie over het hele industriële spectrum aantoont.

Belangrijkste toepassingssectoren:Afvalwaterbeluchting · Aquacultuur · Pneumatisch transport · Cementindustrie · Energiecentrales · Chemische verwerking · Biogasbehandeling

7. Belangrijkste technische specificaties en selectiegids

Het juiste selecterenWortelblowers met directe koppelingvoor een toepassing vereist een zorgvuldige analyse van de stroomsnelheid, druk en vermogensvereisten. Typische units bieden debieten variërend van slechts 0,6 m³/min tot meer dan 120 m³/min, met afvoerdrukken tot 98 kPa. Het motorvermogen kan variëren van 1,1 kW voor kleinere eenheden tot meer dan 185 kW voor grootschalige industriële modellen.

Houd bij het specificeren van een ventilator rekening met het vereiste drukverschil, het gewenste debiet bij die druk en de omgevingsomstandigheden. Het drielobbige rotorontwerp is de industriestandaard geworden vanwege de verbeterde pulsatiekarakteristieken en efficiëntie in vergelijking met oudere tweelobbige ontwerpen. Het raadplegen van prestatiecurven en technische gegevensbladen is van cruciaal belang om ervoor te zorgen dat de geselecteerde ventilator op het optimale efficiëntiepunt werkt en betrouwbare service levert voor de beoogde toepassing.
