Hoe kan een pneumatisch transportsysteem stof, stilstand en materiaalverlies verminderen?

Abstract

Het verplaatsen van poeders, pellets en korrels klinkt eenvoudig, totdat u te maken krijgt met stofwolken, verstopte goten, segregatie, kapotte producten en operators die de hele dag op overdrachtspunten moeten passen. Een goed ontworpenPneumatisch transportsysteemverplaatst bulkmateriaal door gesloten pijpleidingen met behulp van een gecontroleerde luchtstroom, waardoor fabrieken schoner, veiliger en consistenter blijven en er minder handmatige handelingen nodig zijn.

In deze gids worden de beslissingen opgesomd die daadwerkelijk van belang zijn voor de prestaties en bedrijfskosten, van vacuüm versus druk tot verdunning versus dichte fase, filtratie, selectie van luchtsluizen en pijpleidingroutering. Het bevat ook een praktische checklist, een vergelijkingstabel en een FAQ, zodat u van “we hebben iets nodig dat werkt” kunt overstappen naar een duidelijke specificatie met een laag risico. Voorbeelden en aanbevelingen weerspiegelen algemene industriële omstandigheden en de technische aanpak die wordt gebruiktShandong Yinchi Milieubescherming Apparatuur Co., Ltd.

Inhoudsopgave

• Overzicht
• Welke problemen lost pneumatisch transport op?
• Hoe een pneumatisch transportsysteem werkt
• Vacuümtransport versus druktransport
• Verdunde fase versus dichte fase
• Belangrijke componenten die de betrouwbaarheid bepalen
• Ontwerpchecklist voordat u koopt
• Energie- en bedrijfskostenhefbomen
• Stofbeheersing en veiligheidsoverwegingen
• Inbedrijfstellings- en onderhoudsplan
• Gebruiksscenario's uit de echte wereld
• Veelgestelde vragen
• Conclusie en volgende stappen

Overzicht

• Identificeer uw grootste pijnpunten en hoe ‘succes’ eruit ziet op de vloer
• Begrijp de basisprincipes van luchtstroom en vaste stoffen, zodat voorstellen vergelijkbaar zijn
• Kies de juiste transportmodus voor afstand, indeling en ophaalpunten
• Kies een verdunde of dichte fase op basis van de kwetsbaarheid en capaciteit van het product
• Vergrendel betrouwbare componenten die passen bij uw materiaalgedrag
• Gebruik een checklist om risico's te verminderen vóór fabricage en installatie
• Plan vanaf de eerste dag stofbeheersing, veilige bediening en onderhoudbaarheid

Welke problemen lost pneumatisch transport op?

Als u overweegt eenPneumatisch transportsysteem, je doet het waarschijnlijk niet voor de lol. U doet dit omdat uw huidige overdrachtsmethode u tijd, product en geduld kost.

• Stof op overdrachtspuntendat apparatuur bedekt, huishoudalarmen activeert en ongemakkelijke werkomstandigheden creëert
• Materiaalverlies en vervuilingdoor open transportbanden, lekkages of veelvuldig schoonmaken
• Overbrugging en verstoppingin stortkokers, trechters en schroeftoevoersystemen als gevolg van een inconsistente stroming
• Inconsistente batchverwerkingveroorzaakt door segregatie, morsen of onstabiele voedingssnelheden
• Hoge arbeidsafhankelijkheidwaar operators moeten ingrijpen om het materiaal in beweging te houden
• Productschadezoals pelletbreuk, poederafslijting of overmatige vorming van fijne deeltjes
• Beperkingen voor de lay-outwanneer u rond constructies, over verdiepingen of naar silo's moet rijden

Gesloten pijpleidingtransport helpt omdat het de blootliggende overdrachtspunten vermindert en materiaal verplaatst met gecontroleerde lucht en druk. Dat betekent minder plaatsen waar stof kan ontsnappen, minder plaatsen waar gemorst kan worden en minder plaatsen waar ‘mysterieuze downtime’ zich kan verstoppen.

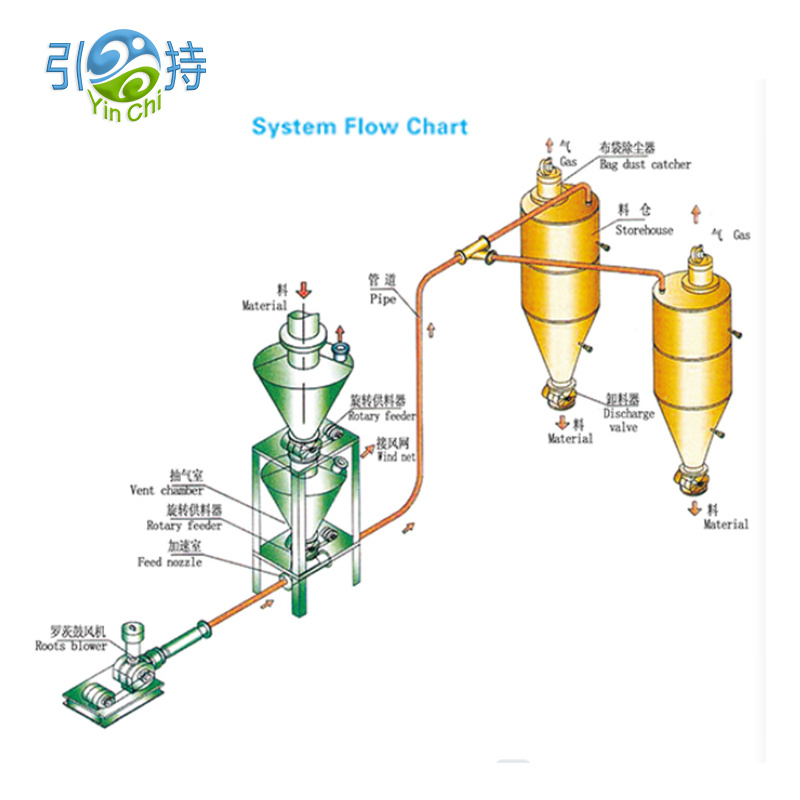

Hoe een pneumatisch transportsysteem werkt

Op een hoog niveau, aPneumatisch transportsysteemtransporteert stortgoederen door een leiding met behulp van een drukverschil en luchtstroom. Materiaal komt de transportlijn binnen op een ophaalpunt, gaat naar een ontvangstvat en de lucht wordt door filtratie gescheiden van de vaste stoffen.

Wat gebeurt er in de pijp

• Luchtstroom zorgt voor de drijvende kracht
• Afhankelijk van de transportmodus worden vaste stoffen meegevoerd of geduwd
• De snelheid moet hoog genoeg zijn om bezinking te voorkomen, maar niet zo hoog dat het product vernietigt of energie verspilt
• Bochten, lange runs en hoogteverschillen verhogen de weerstand en beïnvloeden de stabiliteit

Wat u van elk ontwerp moet eisen

• Stabiel transport zonder pieken, verstoppingen of “boeren” bij de ontvanger
• Voorspelbare voedingssnelheid tijdens ploegendiensten, seizoenen en materiaalpartijwisselingen
• Stofdichte werking met filtratie op maat voor echte productieomstandigheden
• Redelijke onderhoudstoegang tot slijtagepunten en filters

Vacuümtransport versus druktransport

Eén van de eerste keuzes is of uw transportlijn materiaal moet trekken (vacuüm) of materiaal moet duwen (druk). Beide kunnen goed werken, maar ze lossen verschillende plantproblemen op.

Een praktische vuistregel is om te beginnen met uw lay-out. Als u op meerdere punten moet verzamelen en op één plaats moet afleveren, vereenvoudigen vacuümoplossingen vaak het netwerk. Als u materiaal naar een afgelegen silo of meerdere opslaglocaties moet afleveren, kan druktransport een betere oplossing zijn.

Verdunde fase versus dichte fase

Dit is waar veel projecten slagen of mislukken. HetzelfdePneumatisch transportsysteemkan zich prachtig gedragen met het ene materiaal en vreselijk met het andere als de fasekeuze verkeerd is.

Verdunde fase

• Materiaal wordt vervoerd in een luchtstroom met relatief hoge snelheid
• Vaak eenvoudiger te bedienen en geschikt voor een breed scala aan poeders en pellets
• Risico: een hogere snelheid kan de slijtage, het geluid en de slijtage van het product vergroten

Dichte fase

• Materiaal beweegt met een lagere snelheid op een meer ‘slug’- of ‘plug’-manier
• Vaak de voorkeur voor kwetsbare producten, schuurpoeders of bij het minimaliseren van degradatie
• Risico: kan een zorgvuldigere voeding, drukcontrole en materiaalspecifieke afstemming vereisen

Als uw plant problemen heeft zoals het breken van pellets, te veel fijnstof of zichtbare erosie in bochten, wordt een dichte fase (of een strategie met lagere snelheid) een serieuze kandidaat. Als uw belangrijkste probleem eenvoudigweg betrouwbaar transport met eenvoudige controle is, kan de verdunde fase de snelste weg naar stabiliteit zijn.

Belangrijke componenten die de betrouwbaarheid bepalen

Offertes kunnen er op papier hetzelfde uitzien, maar de keuze van de onderdelen maakt duidelijk of de leverancier uw materiaal begrijpt. Dit zijn de onderdelen die het vaakst bepalend zijn voor de dagelijkse prestaties.

• Voedingsapparaatzoals roterende luchtsluisklep, venturi of drukvattoevoer, geselecteerd voor lekkagecontrole en stabiele vaste stofsnelheid
• Lucht bronzoals ventilator, ventilator of compressor, gedimensioneerd voor de vereiste druk en stroom met ruimte voor filterbelasting
• Transportlijninclusief buisdiameter, bochten en slijtagedelen, ontworpen om de drukval te beperken en bezinking te voorkomen
• Ontvanger en filtratieinclusief filtergebied, reinigingsmethode en stofafvoer, ontworpen voor continu gebruik zonder verstikking
• Bediening en instrumentatieinclusief druksensoren, drukverschil over filters en vergrendelingen die op hol geslagen verstoppingsgebeurtenissen voorkomen

Voor veel fabrieken is de luchtsluisklep een stille onruststoker. Te veel lekkage betekent onstabiel transport, slechte scheiding van de ontvanger en onverwacht stof. Te krappe of slecht op elkaar afgestemde spelingen kunnen hitte, binding en frequente stops veroorzaken. Stem de luchtsluis af op uw deeltjesgrootte, temperatuur, abrasiviteit en vereiste afdichtingsniveau.

Ontwerpchecklist voordat u koopt

Gebruik deze checklist om voorstellen te vergelijken en onaangename verrassingen na de installatie te verminderen. Het doel is niet perfectie, het is risicobeheersing.

• Materiaal profielinclusief bulkdichtheid, deeltjesgroottebereik, vochtgevoeligheid, kleverigheid, abrasiviteit en temperatuur
• Capaciteitsdoelstellingeninclusief gemiddelde snelheid, pieksnelheid en hoe vaak pieken optreden
• Afstand en routeinclusief totale equivalente lengte, aantal bochten, verticale liften en beschikbare steunpunten
• Ophaal- en lospunteninclusief hoeveel bronnen en bestemmingen u nu en binnen twee jaar nodig heeft
• Netheid standaardinclusief hoeveel stof acceptabel is rond de ontvanger en hoe het huishouden er vandaag de dag uitziet
• Stroom en nutsvoorzieningeninclusief beschikbaar elektrisch vermogen en of perslucht stabiel en droog is
• Slijtagebeheerinclusief buigstijl, vervangbare slijtdelen en toegang voor inspectie
• Toegang voor onderhoudinclusief ruimte voor het vervangen van filters, servicetoegang tot de luchtsluis en veilige isolatiepunten
• Inbedrijfstellingsplaninclusief testruns met uw echte materiaal, niet alleen met “typische” monsters

Als een voorstel deze onderwerpen vermijdt of vaag beantwoordt, is dat geen ‘nice-to-have’-kloof. Dat is waar uw downtime later vandaan zal komen.

Energie- en bedrijfskostenhefbomen

De bedrijfskosten gaan niet alleen over het motorvermogen. Het gaat erom of het systeem materiaal kan verplaatsen met de laagste stabiele snelheid en druk voor uw specifieke omstandigheden.

• Selectie van buisdiameterbeïnvloedt de snelheid en de drukval dramatisch
• Routingdisciplinezoals minder scherpe bochten vermindert turbulentie en slijtage
• Controle van de luchtstroomhelpt voorkomen dat er te veel materiaal wordt geblazen, alleen maar om “veilig te zijn”
• Filtergroottevoorkomt een hoog drukverschil waardoor de luchtbron harder moet werken
• Beheer van lekkagesbij luchtsluizen en verbindingen vermindert verspilde lucht en onstabiele stroming

Een veel voorkomende verborgen kostenpost is een te hoge luchtsnelheid, omdat het systeem onvoldoende is geïnstrumenteerd. Met betere druk- en filterbewaking kunnen operators op het proces vertrouwen en niet op hun instinct, en kunt u de lijn binnen een stabiel, efficiënt venster houden.

Stofbeheersing en veiligheidsoverwegingen

Stof is niet alleen een kwestie van netheid. Fijne deeltjes kunnen gemakkelijk in de lucht terechtkomen, in lagers en elektrische kasten terechtkomen en oncomfortabele werkomgevingen creëren. Gesloten transport vermindert het aantal open overdrachtspunten, maar stofbeheersing is nog steeds afhankelijk van slimme ontvangst en filtratie.

Praktische maatregelen die een zichtbaar verschil maken

• Gebruik een ontvanger met voldoende filteroppervlak, zodat de filtratie stabiel blijft tijdens lange runs
• Kies een filterreinigingsmethode die past bij uw inschakelduur en stofgedrag
• Plan de stofafvoer zo dat fijne deeltjes tijdens het legen niet opnieuw in de werkruimte terechtkomen
• Sluit verbindingen af ​​en onderhoud de pakkingen om het systeem echt gesloten te houden
• Houd inspectiepoorten toegankelijk, zodat ‘kleine problemen’ geen plotselinge problemen veroorzaken

Als uw materiaal brandbaar of extreem fijn is, bespreek dan al vroeg in het project de fabrieksspecifieke veiligheidseisen. Goede engineering is proactief: het gaat uit van variabiliteit in de echte wereld en bouwt beschermende lagen in in plaats van te vertrouwen op perfect operatorgedrag.

Inbedrijfstellings- en onderhoudsplan

A Pneumatisch transportsysteemzou geen heldendaden vereisen. De eenvoudigste manier om dat te bereiken is om de inbedrijfstelling te beschouwen als onderdeel van het ontwerp en niet als een bijzaak.

• Basislijntestmet uw werkelijke materiaal bij het verwachte temperatuur- en vochtigheidsbereik
• Snelheid verificatieom te bevestigen dat u de limieten overschrijdt zonder te veel te accelereren
• Observatie van filterbelastingom de reinigingscyclus te bevestigen houdt het drukverschil stabiel
• Slijtageinspectieplanvoor bochten en impactzones met gedefinieerde looptijdintervallen
• Strategie voor reserveonderdelenwaarbij de nadruk ligt op luchtsluisafdichtingen, filterelementen en slijtdelen

De meeste “mysterieuze problemen” manifesteren zich als patronen in druk, filterverschildruk en motorbelasting. Instrumentatie hoeft niet luxe te zijn, het moet intelligent worden geplaatst en daadwerkelijk worden gebruikt.

Gebruiksscenario's uit de echte wereld

Hier volgen veelvoorkomende scenario's waarin fabrieken kiezen voor pneumatisch transport en waarvoor ze doorgaans optimaliseren.

• Poederoverdracht naar mixersgeeft prioriteit aan stofdichte opname en consistente invoer om de batchkwaliteit te beschermen
• Pellettransport naar silo'sgeeft prioriteit aan een zachte behandeling en slijtvaste bochten om boetes te verminderen
• Zakkendumpstationsgeef prioriteit aan lokale stofafzuiging en schone ontvangst om operators te beschermen
• Meerdere pick-ups in één proceslijngeeft prioriteit aan stabiele schakellogica en gebalanceerde zuigkracht

De rode draad is het beheersen van de variabiliteit. Materiële veranderingen. Omgevingsvochtigheid verandert. Exploitanten veranderen. Het systeem moet nog steeds een stabiele stroom leveren zonder voortdurend handmatig ingrijpen te vereisen.

Veelgestelde vragen

Q1. Welke informatie moet ik voorbereiden voordat ik een voorstel aanvraag?

Geef uw materiaalnaam, bulkdichtheidsbereik, deeltjesgroottebereik, vochtgevoeligheid, temperatuur, gewenste capaciteit, afstanden, aantal bochten en ophaal- en lospunten op. Als je foto's hebt van de huidige overdrachtspunten en de omringende stofsituatie, kunnen ingenieurs ontwerpen op basis van de werkelijkheid in plaats van op aannames.

Vraag 2. Zal een pneumatisch systeem kwetsbare pellets of korrels beschadigen?

Dit kan gebeuren als de snelheid te hoog is of de bochten slecht zijn geselecteerd. Daarom zijn fasekeuze, routing en buigontwerp belangrijk. Wanneer productintegriteit van cruciaal belang is, kunnen strategieën met lagere snelheid en slijtagebeheerde routing het slijtage aanzienlijk verminderen.

Q3. Waarom sluiten sommige systemen zelfs aan als de motor krachtig is?

Verstopping wordt vaak veroorzaakt door onstabiele voeding, te veel scherpe bochten, een onjuiste lucht-vaste stofverhouding, door vocht veroorzaakte hechting of filterbeperking die de luchtstroom tijdens bedrijf verandert. Meer vermogen zorgt niet automatisch voor stabiel transport.

Q4. Hoe verminder ik stof rond de ontvanger

Focus op het filtergebied van de ontvanger, goede filterreiniging, afgedichte verbindingen en een gecontroleerde afvoermethode voor opgevangen boetes. Stofproblemen zijn meestal het gevolg van ondermaatse filtratie of een slechte afdichting, en niet zozeer van het “pneumatische transport” zelf.

Vraag 5. Kan één systeem meerdere materialen verwerken?

Soms, maar het hangt ervan af hoe verschillend die materialen zijn qua dichtheid, deeltjesgrootte en stromingsgedrag. Als u met meerdere materialen moet omgaan, vraag dan om een ​​ontwerp dat stabiele bedieningsvensters definieert en praktische omwisselings- en reinigingsstappen omvat.

Conclusie en volgende stappen

A Pneumatisch transportsysteemis geen eenmalige aankoop, het is een procesbeslissing. Wanneer de fase, luchtbron, aanvoermethode, routing en filtratie zijn afgestemd op uw materiaal en indeling, krijgt u schonere vloeren, minder onderbrekingen en een meer voorspelbare productie. Als dat niet het geval is, krijg je stof, stekkers en een systeem dat iedereen vermijdt.

Als u een ontwerp wilt dat past bij uw plantomstandigheden en materiaalgedrag,Shandong Yinchi Milieubescherming Apparatuur Co., Ltd.kan u helpen bij het definiëren van een duidelijke specificatie, het vergelijken van transportmodi en het opstellen van een praktisch plan voor installatie en bediening. Klaar om stof te verminderen en overdrachtspunten te stabiliseren? neem contact met ons opom uw aanvraag te bespreken en een oplossing op maat te krijgen.
